Comment mesurer une courroie ?
Sans courroie, aucune transmission mécanique fiable : cette pièce flexible relie les poulies et fait passer l’énergie du moteur aux organes entraînés. Dans une tondeuse, un motoculteur, une motobineuse ou tout autre équipement de motoculture, la bonne longueur, la bonne largeur et la bonne hauteur conditionnent l’adhérence, la durée de vie et la sécurité. Mesurer rapidement et précisément la courroie d’origine permet de commander une pièce compatible ; une erreur, même de quelques millimètres, peut entraîner du patinage, une usure accélérée ou une casse subite qui immobilise la machine.
Définition d’une courroie et de son rôle dans la transmission
Une courroie est une bande de caoutchouc armée qui s’insère sur des poulies pour assurer la transmission de puissance. Les profils varient : trapézoïdale, hexagonale, crantée simple ou double, plate. Chaque profil possède une section normalisée ; le tableau de sections trapézoïdales (A, B, Z, etc.) illustre ces normes. La section définit la largeur supérieure et la hauteur ; elle constitue la première référence qu’il faut relever pour identifier la pièce de rechange.
L'importance de bien mesurer une courroie pour votre machine
Une courroie trop longue ou détendue glisse ; En effet, un écart de circonférence extérieure de 10 mm suffit pour dérégler la tension. De ce fait la lame tourne moins vite, la coupe est irrégulière, la chaleur détériore caoutchouc et roulements. À l’inverse, un modèle trop court force sur l’arbre moteur, use prématurément les paliers et peut rompre net. Sur une tondeuse, ces écarts se traduisent par une perte de traction ou l’arrêt total du plateau de coupe.
Comprendre les mesures d’une courroie : longueur, largeur, hauteur, circonférence
Bien identifier une courroie demande de relever précisément plusieurs dimensions essentielles : la longueur, la largeur, la hauteur, ainsi que sa circonférence. Ces dimensions assurent la compatibilité exacte avec votre appareil. La longueur de la courroie correspond à la distance totale de celle-ci lorsqu’elle est mise à plat. La largeur est mesurée sur la partie supérieure, tandis que la hauteur représente l’épaisseur totale du profil.
Pour chaque courroie, deux types de mesures existent : la circonférence extérieure et la circonférence intérieure.. La différence entre ces deux dimensions est importante car certains fabricants indiquent la taille en se basant sur l’une ou l’autre.
Où trouver les références de tailles sur une courroie
Sur la plupart des courroies, les références de tailles sont indiquées directement sur la pièce elle-même. Si vous ne trouvez pas directement la référence de celle-ci nous avons écrit un article pour trouver la référence de votre courroie. Celles-ci mentionnent généralement la longueur, la largeur, la hauteur, ainsi que le type de courroie (par exemple, trapézoïdale section A, B ou Z). Ces inscriptions peuvent toutefois devenir illisibles avec l’usure.
Dans ce cas, il est impératif d’effectuer les mesures soi-même avec précision pour identifier correctement la référence exacte. Une fois relevées, ces informations doivent être confrontées aux tableaux des dimensions standards disponibles pour chaque profil de courroie (trapézoïdale, hexagonale, crantée, plate).
La méthode pour mesurer une courroie
Afin de déterminer précisément les dimensions d'une courroie, plusieurs méthodes existent selon que votre pièce d’origine soit endommagée ou manquante.
Pour effectuer vos mesures, munissez-vous obligatoirement d’un mètre ruban pour prendre les dimensions autour des poulies, sur une courroie entière ou coupée. Vous pouvez utiliser un marqueur si vous le souhaitez pour identifier les points de départ et d’arrivée de vos relevés
Mesure de la longueur de la courroie

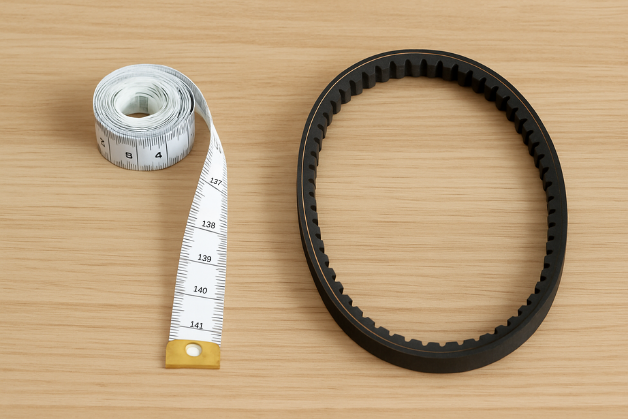

Si votre courroie est entière mais que les références inscrites sont illisibles, tracez une marque nette sur sa face extérieure. À l'aide de votre mètre ruban, partez précisément de ce repère et faites le tour complet de la courroie en restant bien plaqué contre celle-ci. Notez soigneusement la dimension obtenue en millimètres : il s'agit de la circonférence extérieure.
Dans le cas où votre courroie serait coupée, disposez-la parfaitement à plat sur une surface rigide puis tracez deux repères distincts à chaque extrémité avant de relever précisément la dimension entre ces deux points. Cette mesure correspond également à la circonférence extérieure de la courroie.
Enfin, si vous ne possédez plus la courroie d'origine, prenez votre mètre ruban, positionnez-le sur les poulies, en suivant exactement le trajet parcouru par l’ancienne courroie, en restant bien sur la partie extérieure des poulies. Veillez à tendre parfaitement le mètre ruban sans jamais le faire passer dans la gorge de la poulie.
Mesurer la largeur et la hauteur d’une courroie

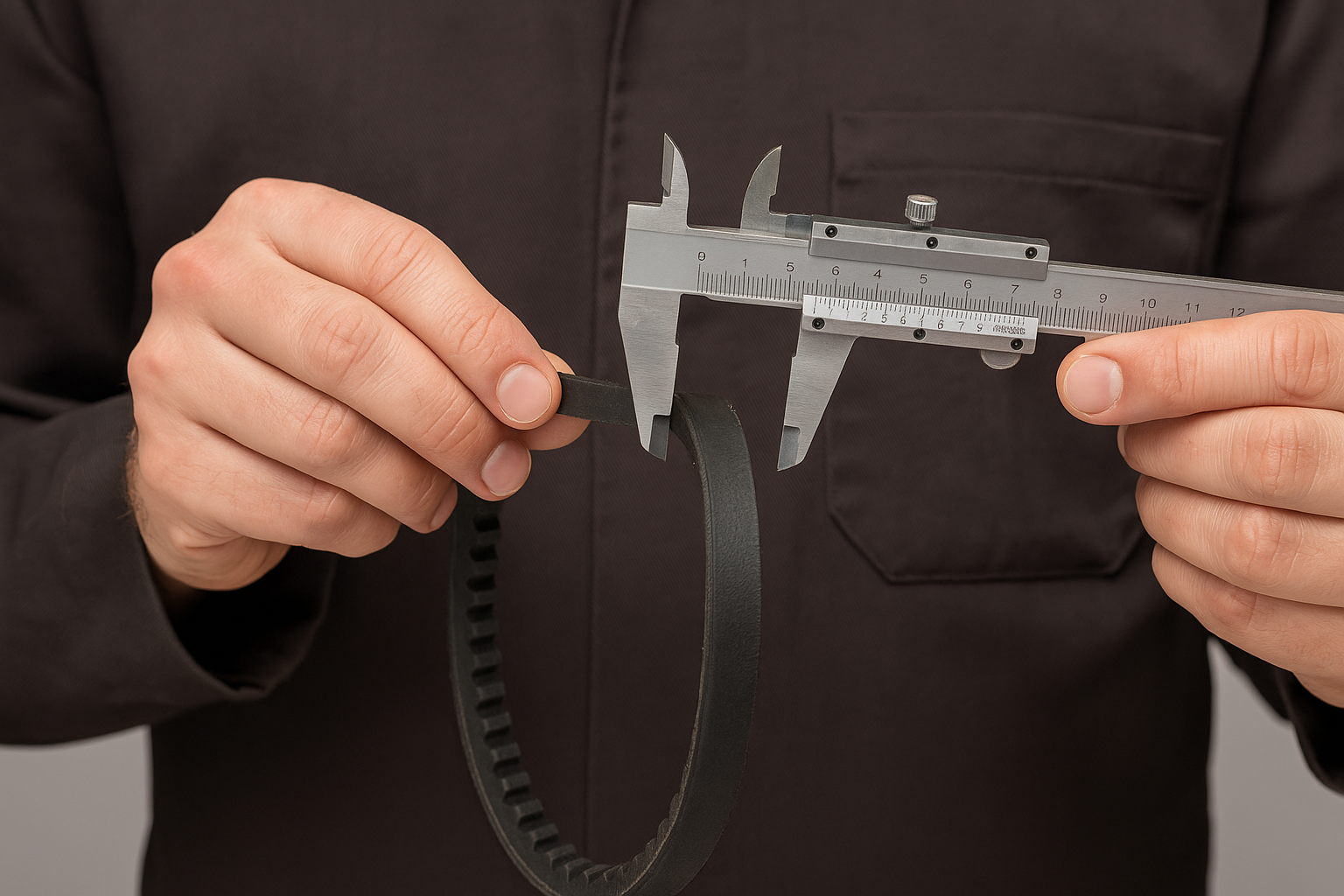

Pour mesurer avec exactitude la largeur et la hauteur d’une courroie, il est indispensable d’utiliser un pied à coulisse. Pour la largeur, placez la courroie bien à plat et positionnez les mâchoires du pied à coulisse sur la face supérieure, c’est-à-dire la partie la plus large visible. Pour la hauteur, mesurez la dimension verticale totale, du bas jusqu’au sommet de la courroie, toujours à l’aide du pied à coulisse, sans comprimer la matière. Ces deux mesures doivent être relevées en millimètres, car elles déterminent la section exacte de la courroie (types Z, A, B, etc.), essentielle pour identifier un modèle compatible.
Nos astuces pour ne pas se tromper dans les mesures
Afin d'éviter les erreurs lors de vos relevés, suivez impérativement ces conseils : placez toujours la courroie à plat et parfaitement droite lorsque vous prenez les mesures. Ne prenez jamais de dimension sur une courroie courbée, pliée ou détendue. Assurez-vous que votre mètre ruban soit parfaitement plaqué contre la courroie ou la surface extérieure des poulies. Convertissez toujours vos mesures en millimètres. Enfin, vérifiez à deux reprises chaque dimension relevée avant toute commande pour garantir la parfaite compatibilité avec votre équipement.
Comparaison et choix des courroies : comment déterminer la bonne taille
Choisir une courroie adaptée repose sur les mesures précises relevées préalablement : longueur, largeur, hauteur, et section. Chaque type de courroie possède des spécificités en termes de performance et d’usage. Les courroies trapézoïdales transmettent davantage de puissance à tension égale, les courroies hexagonales sont adaptées aux installations nécessitant des inversions de rotation, tandis que les courroies crantées réduisent fortement les risques de glissement.
Comparer les courroies selon les tailles et les usages (tondeuse, transmission, etc.)
Les courroies trapézoïdales (sections A, B, Z, etc.) sont utilisées principalement pour les systèmes de transmission et de coupe des tondeuses, grâce à leur capacité à supporter des tensions élevées. Pour une tondeuse autoportée nécessitant l’entraînement de plusieurs lames, privilégiez des courroies hexagonales ou à double denture capables de fonctionner en contre-flexion. Les courroies crantées, avec leur denture simple ou double, sont préférées pour les systèmes nécessitant une transmission précise sans glissement.
Tableau récapitulatif des tailles courantes et de leur utilisation
SPZ |
Exemples concrets : comment choisir la bonne courroie pour votre besoin
Pour votre tondeuse, si la largeur supérieure mesurée est de 13 mm et la hauteur de 8 mm, vous devez choisir une courroie trapézoïdale de section A. Si votre système implique des rotations inversées sur une autoportée et que vos dimensions relevées sont 13 mm en largeur et 10 mm en hauteur, optez pour une courroie hexagonale de type AA. Pour une transmission avec une largeur mesurée à 17 mm et une hauteur de 11 mm, privilégiez une courroie trapézoïdale B, adaptée aux systèmes plus puissants.
Recommandations et FAQ
Où acheter des courroies de qualité : produits et références
Sur notre site, vous trouverez une sélection complète de courroies adaptées à vos besoins : trapézoïdales (A, B, Z), hexagonales (AA, BB), crantées (simple ou double denture). Nos produits sont classés clairement par section et taille pour faciliter votre choix rapide et sûr. Consultez directement notre catégorie dédiée à toutes les courroies pour trouver facilement la référence exacte correspondant à vos relevés.
Si vous cherchez plus spécifiquement une courroie pour votre motoculteur ou votre motobineuse, nous vous avons fait une sélection ci-dessous des références les plus achetées par nos clients ! Si vous ne trouvez pas la référence qui vous convient, découvrez la catégorie complète.
Questions les plus fréquentes
Comment savoir la taille d'une courroie ?
Mesurez la circonférence extérieure à plat ou directement sur les poulies si la courroie est absente, ainsi que la largeur et la hauteur, puis consultez notre tableau de correspondance.
Comment puis-je mesurer la longueur d'une courroie de variateur ?
Utilisez un mètre ruban, marquez un point précis, faites le tour complet en restant à l’extérieur, et notez précisément la mesure obtenue en millimètres.
Comment lire la référence d'une courroie ?
La référence comprend généralement une lettre (section) suivie d'un nombre (longueur en pouces ou mm). Si elle est illisible, mesurez vous-même les dimensions.
